杜比实验室于2012年4月推出的杜比全景声(Dolby Atmos)是全新的影院音频平台,彻底改变了娱乐音频体验。它通过更加自然真实的音效为电影观众带来强大的全新聆听体验,将观众真正包围其中。作为端对端的解决方案,杜比全景声能够帮助混录师、电影公司和发行商极大地提升电影声音体验,让内容创造者更加轻松地创造栩栩如生的声景,而无需考虑影院配置或扬声器数量。
杜比全景声推出仅数月,即得到了全球电影业界的大力支持。2012年,好莱坞电影公司共发行了六部采用杜比全景声制作的影片,并将有多部杜比全景影片于2013年上映。在中国,2012年,有四部华语大片采用杜比全景声制作发行;2013年将有更多华语大片采用杜比全景声。随着杜比全景声电影的不断推出,越来越多的影院开始考虑升级剑具备杜比全景声回放能力,或在规划新影院时考虑杜比全景声影厅。
本文将为影院规划提供快速设计参考,帮助影院决定扬声器的最佳安装位置,以获得最高品质的杜比全景声回放。
本文并不涉及影厅的设计、画面大小、声学设计、扬声器的安装、安全或其他规范(如建筑和电气规范)要求。
杜比全景声系统设计
1.银幕扬声器
1.1 摆放和高度
中置扬声器应总是放在银幕的中线上,而不考虑银幕具体位于影厅的哪个位置。在传统影院中,左侧的银幕扬声器和右侧的银幕扬声器均应摆放在1. 85:1(宽银幕)和2.39:1(变形宽银幕)图像之间的位置。对于银幕宽度超过12米的影厅,增加两只银幕扬声器将帮助获得跨越整个银幕的更流畅的声音移动效果。增加两只扬声器之后,应将左中扬声器(Lc)和右中扬声器(Rc)分别摆放在中置扬声器与左侧银幕扬声器和右侧银幕扬声器之间。同时推荐在以上各位置使用相同的扬声器。
在画面高度不变的传统影厅,应竖直摆放银幕扬声器,并将扬声器的声学中心高度置于银幕高度的2/3左右。
各扬声器的声学中心会因设计类型不同而异,但通常,两分频银幕扬声器的声学中心位于其号角的中点,三分频银幕扬声器的声学中心则位于中频和高频号角之问。

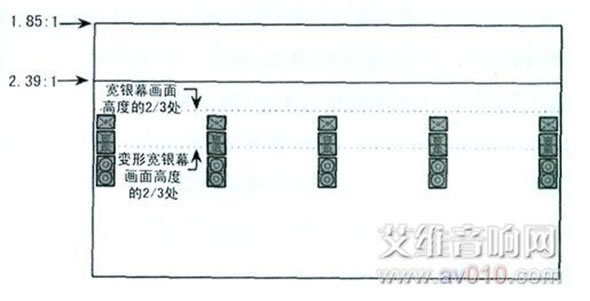

在画面宽度不变且带有顶部可移动式遮幅的影厅,应将左侧和右侧的银幕扬声器摆放在画面内侧的边缘。由于画面高度可变,不得不在垂直位置上做些妥协。杜比建议将声学中心设置在宽银幕画面(1. 85:1)高度的2/3处和变形宽银幕画面(2. 39:1)高度的2/3处连线距离的中心位置(如图1所示)。
图1 画面宽度固定且带有顶部可移动式遮幅的影厅中的银幕扬声器摆放位置
1. 2 朝向
银幕扬声器应在水平方向上旋转以使扬声器的中轴能够指向位于影厅长度2/3处(以银幕为起点)与画面中线相交的位置。对于安装在杖板墙上的扬声器,仅旋转扬声器的号角,低音单元依旧与杖板墙相平(如图2所示)。
图2 银幕扬声器的水平方方向指向
银幕扬声器号角的朝向应能够实现最优的观众席声音覆盖范围。有许多因素可对声音覆盖范围产生影响,包括扬声器的垂
直散射特性和高度,影厅的长度和观众席的坡度。影院需要参考扬声器厂商的产品说明来设定扬声器的向下高度角,以便影厅获得最优的声音覆盖范围(如图3所示)。
1.3 银幕低音扬声器
用于播放低频效果( LFE)的低音扬声器应安装在银幕后的地面与后墙相接的位置上,或齐平地嵌入银幕墙。使用多个低音扬声器时,杜比建议将其放在一起,通过耦合效应增强声音效果。不要沿着影厅的中线对称摆放低音扬声器,以避免产生驻波(房间的低频共鸣)。
图3 银幕扬声器号角的向下商度角指向
2.环绕声扬声器
2.1 增加的环绕声扬声器
杜比全景声和杜比7.1环绕声或5.1环绕声之间的一个最主要区别为环绕声扬声器的摆放位置。杜比全景声能够精确定位从影厅内任何位置上发出的声音。为达到此目的,应在影厅的侧壁和天花板上增加一些环绕声扬声器。侧墙上的环绕声扬声器府从之前所推荐的影厅1/3长度(以银幕为起点)的位置开始放置环绕声扬声器,延伸至更靠近银幕的位置开始一直摆放至房间后墙,影厅顶部环绕声扬声器应按图4所示及本文所推荐的顶部扬声器摆放和顶部环绕声扬声器朝向来安装。
图4 杜比全景声环绕声扬声器的摆放 |
